구글 픽셀1 배터리 교체, 2번째 자가 수리도 성공했습니다.

2018년에 중고로 구매한 픽셀1을 구매한 후 지금까지 구글 포토 무제한 업로드 전용폰으로 쓰고 있다. 메인폰은 아이폰이지만 몇 가지 설정만 하면 아이폰에서 찍은 원본 사진을 픽셀폰을 통해 구글포토로 무제한 무료 업로드를 할 수 있다.



🔽 아이폰 사진 무제한 업로드하는 방법 🔽

아이폰으로 찍은 원본 사진 픽셀폰으로 구글 포토 무제한 업로드하는 방법



2년 정도 사용하다 보니 배터리가 광탈 상태가 되어 2020년에 배터리를 교체했다. 하지만 반년 전부터 배터리가 조금씩 부풀어 오르더니 액정이 조금씩 들리기 시작했고 중간 프레임까지 부풀어 오르기 시작했다. 이러다가 폰 자체가 고장 날 것 같아 얼마 전 알리익스프레스에서 새 배터리를 구입했다.



배터리가 폭발하는 건 아니겠지...

구글 포토 무제한 백업이 가능한, 구글 픽셀 1 배터리 및 액정 자가 교체





배터리는 KiKiss 라는 스토어에서 구입했다. 배터리 외부 디자인을 보면 뭔가 짝퉁 같은 느낌이 물씬 풍기지만 중국에서 16년 동안 스마트폰 배터리를 제조하면서 글로벌 사업을 하는 회사라는 점을 확인한 후 안심하고 구입했다. 배터리를 구입하면 분해할 수 있는 도구도 함께 제공한다.

출처 : 알리익스프레스

KiKiss 배터리

스마트폰 분해도구

🔽 KiKiss 픽셀1 배터리 구입 링크 🔽

12.86US $ 48% OFF|For Htc Battery B2pw4100 3350mah Battery For Htc Google Pixel/nexus S1 Batteries Batteria + Free Tools - Mobil





액정이 이미 반쯤 위로 올라와 있어서 액정 분해는 쉽게 할 수 있었다. 그다음 액정과 연결된 나사와 프레임을 제거하고 미들 프레임에 연결된 9개의 나사를 분해한다. 분해한 나사는 아래 사진처럼 핸드폰 위치에 맞게 놓아두어야 나중에 결합할 때 위치를 찾기가 쉽다.



나사 위치는 자석판에 위치대로!



원래 나사를 푼 후 미들 프레임 꺽쇠 위치에 맞게 헤라를 집어넣어서 들어 올려야 하는데 이번에는 부푼 배터리 덕분에 나사를 풀자마자 미들 프레임이 저절로 올라오면서 반 이상 분해되어 버렸다. 미들 프레임 분해가 픽셀폰 분해의 가장 어려운 부분인데 생각하지도 못한 방법으로 쉽게 해결되었다.



액정 분리 완료, 나사 분리 완료

이미 반쯤 분해된 미들 프레임



미들 프레임 안쪽 상단에는 조도 센서가 연결되어 있다. 하단부터 들어올린 후 상단의 조도 센서 연결을 해체하면 미들 프레임을 완전히 분리할 수 있다. 나중에 미들 프레임을 다시 연결할 때 조도 센서를 연결하지 않고 결합할 수 있으니 이 부분은 재조립 전 꼼꼼하게 체크해 주는 것이 좋다.



미들 프레임을 올리면...



배터리를 사이에 두고 위쪽 기판과 아래쪽 기판을 연결해주는 케이블이 있다. 스티커 부분을 살짝 떼어내면 쉽게 분리된다. 부푼 배터리 때문에 케이들이 조금 휘어 보이지만 기능상 문제는 전혀 없다.



빵빵해진 배터기가 보이네요

반응형

중간 커넥터 분리하고!



배터리 커넥터를 해체한 후 헤라를 이용해 배터리를 들어올린다. 이때 양면테이프 때문에 배터리가 기판에 강하게 밀착되어 있을 텐데 힘으로 억지로 들어 올리다가 배터리가 휘어버리면 배터리 사고로 이어질 수 있다. 천천히 힘을 가하면서 배터리 변형이 오지 않도록 작업해 주는 것이 좋다. 나는 빵빵해진 배터리 때문에 더욱 조심히 분해했다.



배터리를 분해해 주세요.

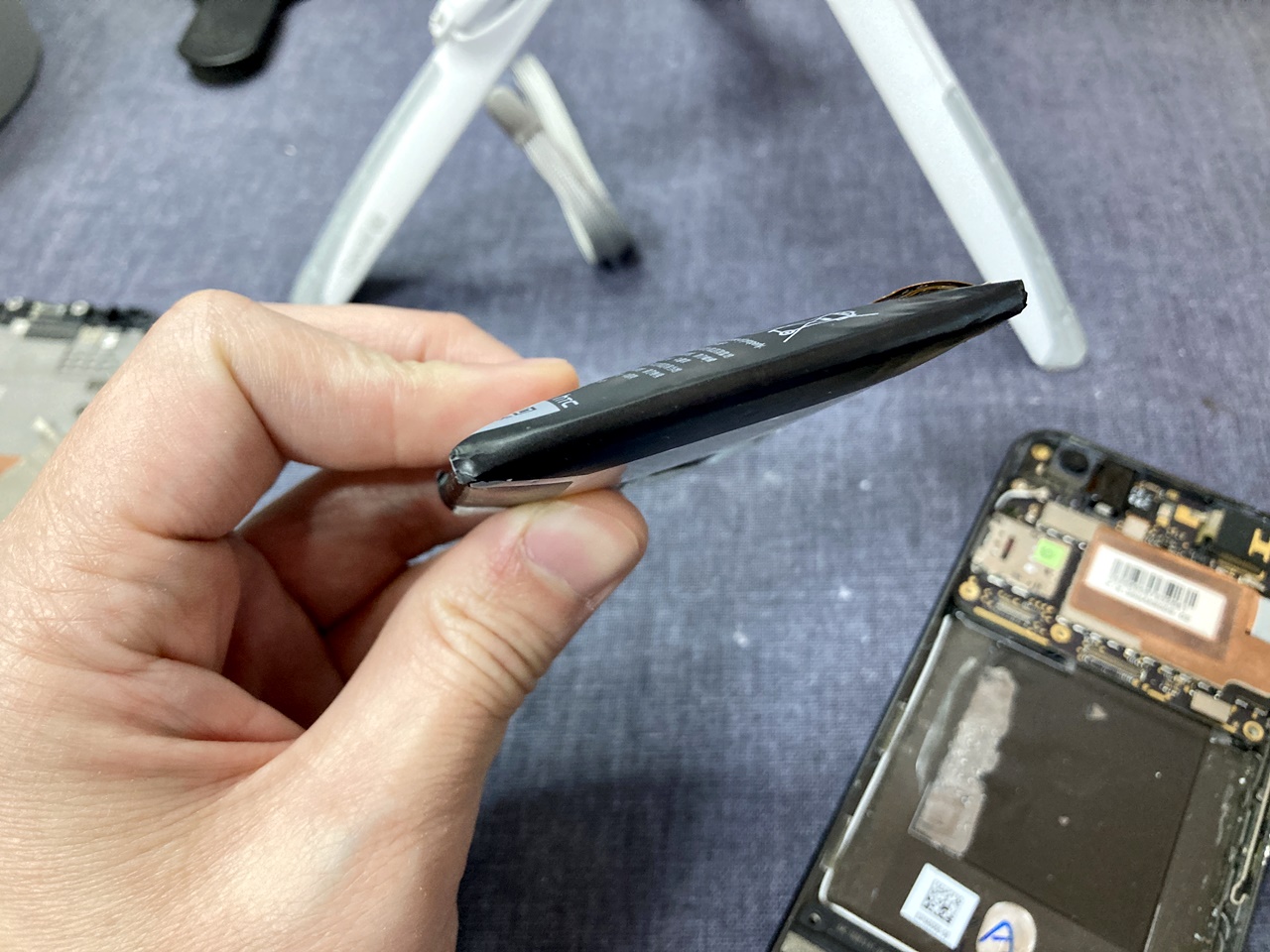

배불뚝이 배터리..



언제나 그렇듯이 조립은 분해의 역순이다. 지금까지 문제 없이 분해를 잘했다면 조립은 그대로 거꾸로 작업하면 된다. 먼저 배터리를 결합하고 중간 커넥터를 다시 연결한 후 미들 프레임을 닫고 나사로 조여주면 조립의 반 이상은 끝난다.



새배터리 장착!

중간 커넥터를 다시 연결하고 :)



액정과 기판을 연결하고 바로 붙이기보다 액정이 잘 들어오는지, 충전은 잘 되는지 확인해 준다. 조립을 제대로 했다면 아무 문제 없이 작동하겠지만 혹시라도 액정이 켜지지 않는다면 조립 과정에서 문제가 생긴 것이다. 그럴 때는 힘들겠지만 다시 분해해서 케이블이 제대로 연결되었는지 확인해주어야 한다.



미들 프레임 연결, 액정도 연결!

액정을 붙이기 전에 확인 필수!

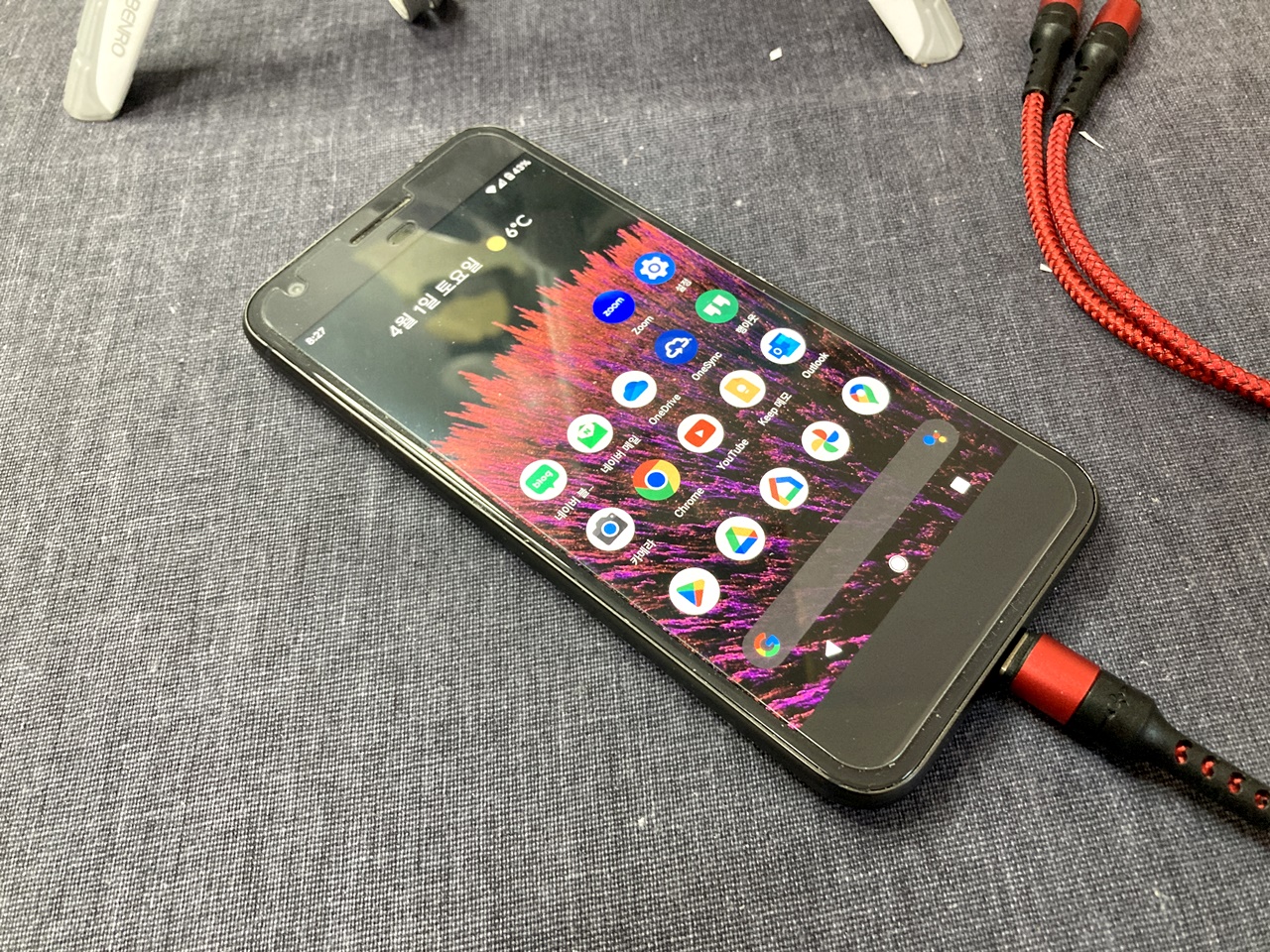

충전도 잘 되네요.



액정을 붙이기 위해서는 b-7000 이라는 스마트폰 전용 접착제나 아래 링크로 걸어놓은 휴대전화 수리 전용 양면테이프를 사용하면 된다. 나는 b-7000을 썼을 때 접착력이 생각보다 너무 약해서 이 테이프를 구매해서 사용하고 있다.



국내에서는 구입할 수 없고 알리에서만 판매하는데 2천 원 정도에 구매할 수 있다. 한 번 구입하면 양이 매우 많기 때문에 쟁겨두고 오래오래 사용할 수 있다. 나는 2년 전 구입한 것을 아직까지 쓰는 중이다.



1.94US $ 40% OFF|1pcs 1/2/3/4/5/6/8mmx50m Thick Sticker Double Side Adhesive Tape Fix For Cellphone Touch Screen Lcd Mobile Phon

부푼 배터리는 안녕!

진짜 안녕!

백업용으로 쓰다 보니 제대로 된 배터리 체크를 하기 어렵지만 풀충전 후 충전기를 제거하고 24시간이 지난 다음 확인해보니 89% 정도 남아 있었다. 이전 배터리가 부푼 이유가 계속 충전기에 연결해 두었던 것 때문인 것 같아 이번에는 일주일에 한 번씩 풀충전하는 방식으로 관리를 해보려고 한다.



새 배터리를 교체하고 새 폰처럼 매끈해진 픽셀폰을 보니 몸과 마음이 상쾌해졌다. 체력이 만렙이 되니까 속도와 안정성도 개선되었다. 사람이든, 물건이든 고장 난 부분이 회복되는 모습을 보는 것은 정말 기분 좋은 일이다. 내일은 마우스 버튼 수리해야지.
